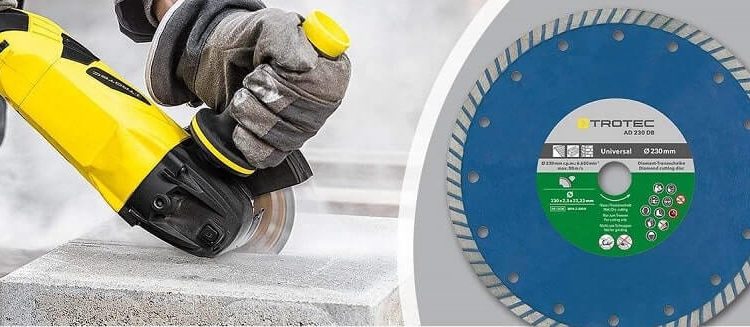

از پرکاربردترین ابزارآلات سنگ فرز است که با کارایی بسیار بالا به وسیله‌ای پر مصرف در صنایع مختلف از جمله نجاری، خودروسازی و صنعت ساختمان سازی تبدیل شده است و در مطلب سنگ فرز چیست و کاربرد آن به کامل به آن و مقایسه آن با سایر فرزها پرداختیم. این ابزار انواع مختلفی دارد که برای کاربردهای مختلف طراحی شده است. یکی از اصلی ترین متعلقات فرز و مینی فرز صفحه برش است که هر گونه برش و ساییدگی روی سطوح مختلف را به راحتی انجام می‌دهد.
نحوه عملکرد صفحه های برش
صفحه های برشی از دانه های ریز سایشی تشکیل شده اند که هنگام چرخش صفحه با قطعه کار برخورد کرده و با ایجاد سایش و اصطکاک عملیات برشکاری را انجام می دهند، دانه های سایشی پس از کند شدن از صفحه جدا شده و با دانه های تیز جدید جایگزین خواهند شد. صفحه های برش قابلیت نصب بر روی انواع دستگاه فرز، مینی فرز، دستگاه های پروفیل بر و … را دارا می باشند.
اهمیت ضخامت صفحه برش
ضخامت صفحه برش در ایجاد برش‌های دقیق و مناسب نقش مهمی دارد. قاعده‌ی کلی این است که هرچه صفحه برش نازک‌تر باشد، می‌توانید فرایند برش را سریع‌تر و دقیق‌تر انجام دهید. اگر از صفحه‌های نازک‌تر استفاده کنید، می‌توانید مطمئن باشید که دمای نقطه‌ی برش کم‌تر خواهد بود و جرقه‌های کم‌تری تولید می‌شود.
طی سال‌های گذشته، ضخامت استاندارد صفحه‌های برش ۳ میلیمتر بود. زیرا برای حفظ الزامات ایمنی و ایجاد یک برش کارآمد، صفحه برش باید به اندازه‌ی کافی ضخیم باشد. امروزه، با پیشرفت فناوری، ضخامت صفحه‌های برش به‌طور پیوسته از 3 میلیمتر به حدود 1 میلیمتر کاهش یافته است.
مواد تشکیل دهنده صفحه سنگ فرز
مواد تشکیل دهنده و جنس صفحه سنگ از مهم‌ترین نکات در انتخاب صفحه‌های سنگ برش و ساب است. مواد تشکیل دهنده صفحه سنگ فرز به نوع کارکرد آن تقسیم می‌شود اما از پرکاربردترین آنها می‌توان به اکسید آلومینیوم با دانه‌بندی ریز و درشت، چسب و رزین و دانه‌های ساینده اشاره کرد که از اکسید آلومینیوم برای سایش یا برای برش و از چسب رزین برای نگهداری دانه‌های اکسید آلومینیوم استفاده می‌شود.
مقاله پیشنهادی جهت مطالعه : آشنایی با آچار لوله گیر و کاربرد آن
اندازه دانه‌های سایشی
اندازه دانه‌های سایشی به‌صورت شماره‌هایی بر روی صفحات برش نمایش داده می‌شود. سایز دانه‌های سایشی با میزان ظرافت برش و سطوح برش شده رابطه مستقیم دارد، به این صورت که هرچه دانه‌ها دارای سایز بزرگ‌تری باشند، زبرتر و برای برش‌های بدون ظرافت مناسب هستند که نیازی به صافی سطوح برش شده ندارند. همچنین هرچه اندازه دانه‌های سایشی کوچک‌تر باشد، برای برش‌های ظریف‌تر و سطوح برش شده ظریف‌تر و بهتر مناسب‌اند.
انواع صفحه برش فرز
صفحه استیل بر
صفحه استیل‌بر دارای ظاهری صاف بوده و در میان انواع صفحات برشی، صفحه‌های استیل‌بر کمترین ضخامت را دارند و در بیشترین حالت، ضخامت برخی از انواع از صفحات استیل‌بر به 2 میلیمتر می‌رسد. از این صفحه برش برای برش و سایش انواع فولاد سخت مانند استیل (ضخامت کم) استفاده می‌شود.
صفحه سرامیک بر
صفحه های سرامیک بر یکی از انواع صفحه برش فرز هستند که علیرغم عمر طولانی در کارهای حرفه ای رایج نیستند. از نظر عملکرد، صفحه های سرامیک بر تقریباً هر کاری را که دیسک های فلپ می تواند انجام دهند، انجام می دهند. با این حال، آنها می توانند به دلیل ساختار سرامیکی خود، عمل برش را بدون خطر گرم شدن بیش از حد انجام دهند. از این بهتر، بسیاری از صفحه های سرامیک بر مدرن نسبت به نمونه های فلزی خود از قابلیت سایشی بالاتری برخوردار هستند و از دوام بالاتری نیز برخوردار هستند.
صفحه آهن بر
مناسب برای برش انواع لوله و پروفیل آهنی با ضخامت کم هستند و بطور معمول در قطر های 115، 180، 210 و 230 تولید می شوند، ضخامت صفحه های برش آهن بطور معمول بین 1 تا 2 میلیمتر می باشد.
مقاله پیشنهادی جهت مطالعه : انواع دریل و تفاوت های آن
صفحه های پروفیل بر
صفحه های پروفیل بر یکی دیگر از مصرفی ترین انواع صفحه برش فرز است و برای برش صفحه پروفیلی استفاده می شود. از این صفحه در ساخت قوطی، لول و پروفیل های ساختمانی استفاده های زیادی می شود.
صفحه ساب و سایش
این نوع صفحات دارای قطر 115، 180 و 230 هستند. صفحات ساب و سایش معمولاً برای گرفتن پلیسه و صاف کردن محل برش کاربرد دارند.
صفحه گرانیت بر
صفحه گرانیت بر ، نسبت به صفحه های دیگر از یک طراحی ویژه ای برخوردار است و جنس آن از با کیفیت ترین آلیاژسیگمنت می باشد تا به وسیله شیارهایی که دارد علاوه بر سایش گرانیت بتواند ضربه هایی نیز به آن وارد کند با استفاده از صفحه گرانیت ، گرانیت به خوبی برش داده می شود . صفحه های گرانیت بر را می توان بر روی دستگاه فرز نیز نصب نمود و در سایزهای 115 ، 180 و 230 میلیمتری در بازار به فروش می رسند.
صفحه آسفالت بر
تشخیص صفحه برش سنگ و آهن به شرح ذیل می باشد:
- یکی از مهم ترین فرق صفحه برش آهن و سنگ در اندازه ضخامت صفحه برش ها می باشد. اگر به ضخامت صفحه برش آهن دقت کرده باشید مشاهده خواهید نمود که صفحه برش آهن در سایز 180 میلی متری ساخته می شوند ، اما صفحه برش سنگ ضخامتی به اندازه 230 میلی متر دارد.
- جنس ساختار مواد اولیه صفحه برش آهن با صفحه برش سنگ متفاوت است. صفحه برش آهن از دانه های سرامیکی ساخته شده که از ساختار اتصال کریستالی استفاده می کنند و جنس متفاوتی با ساختار مواد اولیه صفحه سنگ دارد. صفحه برش سنگ بر خلاف صفحه برش آهن ، از دانه های سیلیکون کاربید با اتصال نرم استفاده شده و برای سنگ تراشی مورد استفاده قرار می گیرد.
- در صفحه برش سنگ از یک روکش فایبرگلاس استفاده می شود که این روکش باعث افزایش سرعت برش می شود و جرقه کم تری را تولید می کند در صورتی که در صفحه برش آهن از روکش فایبر گلاس استفاده نمی شود.
